Результаты исследований обучающихся группы "Инженеры" в проекте "Моделируемые процессы и явления"

Содержание

1 Авторы и участники проекта
2 Тема исследования группы
3 Проблемный вопрос (вопрос для исследования)
4 Гипотеза исследования
5 Цели исследования
6 Результаты проведённого исследования
7 Вывод
8 Полезные ресурсы
9 Другие документы

Авторы и участники проекта

Бродовский Родион

Участники группы «Инженеры»

Тема исследования группы

Как инженеры проверяют прочность до начала строительства

Проблемный вопрос (вопрос для исследования)

Как инженеры используют моделирование для проектирования и тестирования новых устройств и сооружений, прежде чем они будут построены в реальности?

Гипотеза исследования

Инженерное моделирование заменяет дорогостоящие и опасные испытания реальных объектов и позволяет заранее найти слабые места конструкции.

Цели исследования

1. Познакомиться с понятиями «модель» и «моделирование».

2. Узнать виды моделей и определить, какие из них используют инженеры.

3. Понять, что такое инженерный анализ (прочностной расчёт).

4. Создать табличную информационную модель «Сравнение материалов для строительства» и провести виртуальный эксперимент в интерактивном симуляторе.

5. Сделать вывод о пользе моделирования в технике.

Результаты проведённого исследования

Зачем инженеру модель?

Что такое модель и моделирование?

Для начала разберемся, что же такое модель. Модель - это упрощённое представление реального объекта, процесса или явления, которое отражает его главные, существенные черты. Модель всегда проще оригинала, но именно это упрощение позволяет сосредоточиться на самом важном.

Моделирование - это процесс создания и исследования моделей для изучения объектов и процессов, которые невозможно или нецелесообразно исследовать в реальности из-за их сложности, дороговизны, опасности или масштаба.

Какие бывают модели?

Мы узнали, что модели можно классифицировать по-разному.

По способу представления:

ㅤㅤㅤ• Материальные (физические): Это реальные, осязаемые копии (глобус - модель Земли, макет здания, манекен в магазине).

ㅤㅤㅤ• Информационные: Описывают объект на языке информации. Именно этот тип нас интересовал больше всего. Они делятся на:

ㅤㅤㅤㅤㅤㅤ▫ Образные (рисунки, фотографии, схемы).

ㅤㅤㅤㅤㅤㅤ▫ Знаковые (формулы, текстовые описания, таблицы, алгоритмы).

ㅤㅤㅤㅤㅤㅤ▫ Компьютерные: Созданные с помощью программного обеспечения, которые имитируют поведение объекта.

По области применения: Научные, учебные, инженерные, игровые.

Как моделирование применяется в инженерном деле?

Инженеры не могут позволить себе построить настоящий мост, нагрузить его до разрушения, а потом сказать: «Ой, здесь нужно было делать балку толще». Это слишком дорого и опасно. Поэтому они создают модели.

Инженерное моделирование бывает двух основных типов:

ㅤㅤㅤМатериальная модель: Уменьшенная копия моста из картона, пластика или металла. Её испытывают в лаборатории (например, в аэродинамической трубе проверяют макет самолёта).

ㅤㅤㅤИнформационная (компьютерная) модель: 3D-чертёж в специальной программе, где по формулам физики рассчитывается, выдержит ли балка вес машин. Это называется прочностной анализ (CAE - Computer-Aided Engineering). На экране опасные зоны подсвечиваются красным цветом. Инженер меняет толщину детали или материал и снова запускает проверку - и так до тех пор, пока модель не станет надёжной.

Чтобы лучше понять, как человечество пришло к современным компьютерным расчётам, мы изучили историю развития инженерного моделирования. Ключевые открытия и изобретения мы представили в виде ленты времени - это образно-знаковая информационная модель, которая наглядно показывает хронологию событий и их значение для инженерной науки.

На ленте видно, что путь от первых законов механики до BIM-технологий и цифровых двойников занял более двух тысяч лет. Вот несколько важнейших вех:

ㅤㅤ1660 г. - Роберт Гук открывает закон упругости, который стал основой для расчёта деформаций материалов.

ㅤㅤ1826 г. - Клод Навье публикует уравнения сопротивления материалов, заложив фундамент науки о прочности конструкций.

ㅤㅤ1943 г. - Ричард Курант впервые применяет метод конечных элементов, без которого сегодня невозможны расчёты сложных деталей.

ㅤㅤ1963 г. - Айвен Сазерленд создаёт Sketchpad — первую интерактивную CAD-систему, положив начало компьютерному проектированию.

ㅤㅤ1970-е гг. - развитие CAE-систем (NASTRAN, ANSYS) делает инженерный анализ компьютерным и доступным для промышленности.

ㅤㅤ2000-е гг. - активное распространение BIM-технологий, которые превращают 3D-модель здания в полноценную информационную базу данных.

ㅤㅤ2010-е - н.в. - развитие концепции «цифровых двойников», когда виртуальная модель синхронизируется с реальным объектом через датчики и помогает предсказывать его поведение.

Эта лента времени показывает, что современные инженерные программы - результат труда многих поколений учёных и изобретателей.

Изучив теорию, мы захотели на собственном опыте убедиться, как именно моделирование помогает инженеру в работе. Для этого мы представили себя на месте проектировщика, перед которым стоит реальная задача: нужно построить небольшой пешеходный мост длиной 6 метров и выбрать для него материал балки. Сделать это «вслепую», без расчётов, нельзя.

Вот тут и приходит на помощь моделирование. Вместо того чтобы строить три настоящих моста из дерева, стали и железобетона и проверять их грузовиком, мы воспользовались виртуальной моделью этого испытания. Так мы сможем быстро, безопасно и наглядно сравнить поведение материалов при одинаковой нагрузке.

Мы провели компьютерный эксперимент в специальном интерактивном приложении, которое моделирует изгиб шарнирно опёртой балки под движущейся нагрузкой. Целью было наглядно сравнить поведение трёх материалов - дерева (сосна) , стали и железобетона - при одинаковой, существенно увеличенной нагрузке.

Условия эксперимента:

Длина балки: 6,0 м

Сечение: 0,20 × 0,40 м (прямоугольное)

Масса грузовика: 20,0 тонн (одинаковая для всех трёх испытаний)

Положение грузовика: центр балки (максимальный изгибающий момент)

Для каждого материала мы зафиксировали показания симулятора: прогиб в центре балки (мм), максимальное напряжение (МПа) и статус прочности. Важно отметить, что максимальное напряжение во всех трёх случаях составило 55,18 МПа (рассчитанное по формуле σ = M/W), так как оно зависит только от геометрии балки и приложенной нагрузки, а не от материала.

Испытание №1: Дерево (сосна)

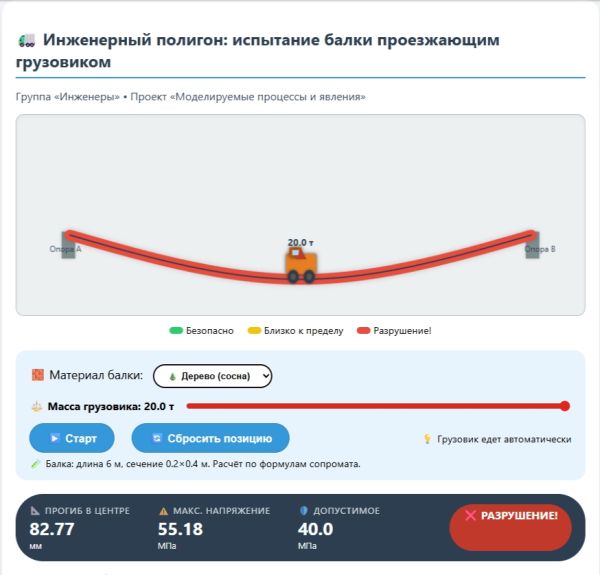

Параметр Значение Прогиб в центре 82.77 мм Максимальное напряжение 55,18 МПа Допустимое напряжение 40,0 МПа Статус ❌ РАЗРУШЕНИЕ! Наблюдение: Деревянная балка прогнулась более чем на 8 сантиметров! Напряжение 55,18 МПа значительно превысило предел прочности сосны (40 МПа). Симулятор окрасил балку в красный цвет и выдал статус разрушения. Это означает, что при нагрузке 20 тонн деревянная балка данного сечения неизбежно сломается.

Испытание №2: Сталь

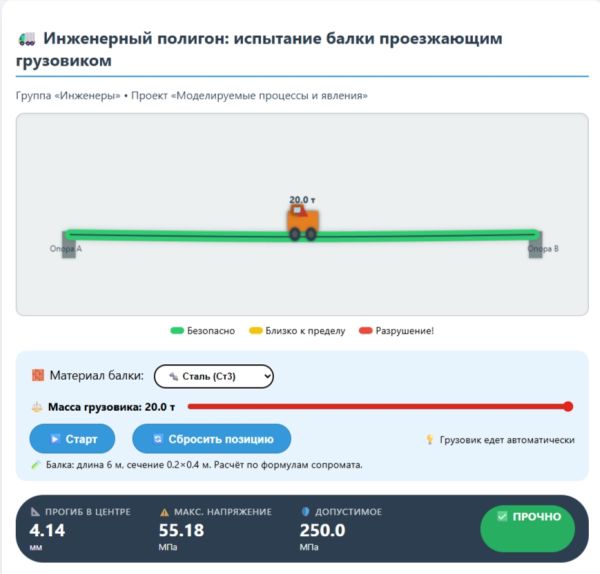

Параметр Значение Прогиб в центре 4,14 мм Максимальное напряжение 55,18 МПа Допустимое напряжение 250,0 МПа Статус ✅ ПРОЧНО (большой запас) Наблюдение: Стальная балка показала минимальный прогиб - всего 4,14 мм. Напряжение 55,18 МПа составляет лишь ≈22% от допустимого для стали (250 МПа). Конструкция остаётся надёжной с пятикратным запасом прочности. Сталь уверенно выдерживает нагрузку в 20 тонн.

Испытание №3: Железобетон

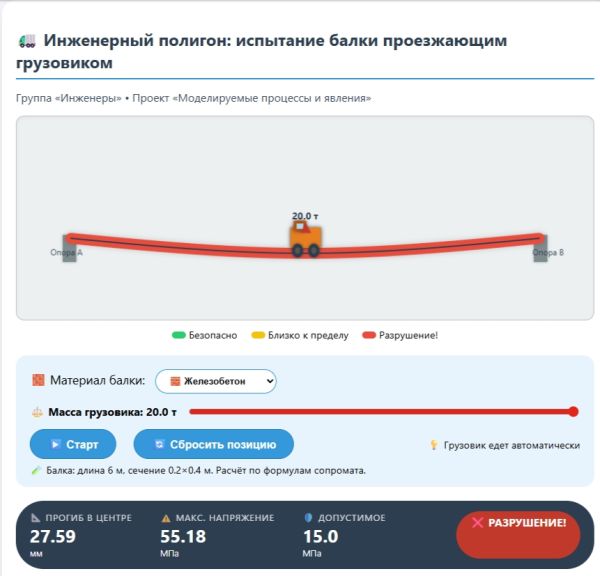

Параметр Значение Прогиб в центре 27,59 мм Максимальное напряжение 55,18 МПа Допустимое напряжение 15,0 МПа Статус ❌ РАЗРУШЕНИЕ! Наблюдение: Железобетонная балка прогнулась на 27,59 мм. Напряжение 55,18 МПа превысило допустимое для железобетона (15 МПа) более чем в 3,5 раза. Симулятор сигнализирует о разрушении. Это наглядно демонстрирует, что обычный железобетон (без специального армирования и предварительного напряжения) крайне плохо работает на изгиб при столь высоких нагрузках.

Вывод по результатам моделирования Интерактивный симулятор наглядно показал, что при нагрузке 20 тонн:

Деревянная балка разрушается из-за превышения предела прочности.

Железобетонная балка также разрушается, причём с ещё большим превышением допустимого напряжения.

Стальная балка остаётся единственным работоспособным вариантом, демонстрируя высокую прочность и малый прогиб.

Полученные результаты испытания занесём в сравнительную таблицу.

Это табличная информационная модель (знаковая модель). Таблица была создана в текстовом редакторе Microsoft Word с использованием стандартного инструмента «Вставка → Таблица».

Анализ модели (решение инженера): Глядя на эту таблицу и результаты симуляции, инженер делает следующие выводы:

ㅤㅤДерево - доступный и лёгкий материал, но при высоких нагрузках (20 тонн) разрушается. Подходит для временных или малонагруженных конструкций.

ㅤㅤСталь - единственный материал, который выдержал испытание с большим запасом прочности. Оптимален для ответственных конструкций, где важна надёжность и минимальный прогиб.

ㅤㅤЖелезобетон (в нашем упрощённом тесте без учёта армирования) показал наихудший результат, разрушившись при той же нагрузке. В реальном строительстве железобетон применяется с обязательным армированием, что значительно повышает его прочность на изгиб, но требует более сложных расчётов.

Таким образом, для нашей задачи (балка длиной 6 м под нагрузкой 20 тонн) единственным пригодным материалом является сталь.

Этот простой, на первый взгляд, симулятор наглядно демонстрирует главный принцип инженерного моделирования. Мы не строили настоящий мост, не заказывали грузовик и не ломали дорогостоящие балки. Вместо этого мы воспользовались виртуальной моделью, задали параметры и за несколько секунд получили точный ответ: какой материал выдержит нагрузку, а какой разрушится. Даже с помощью таких доступных интерактивных сервисов, как этот симулятор, можно увидеть, как моделирование помогает принимать обоснованные решения, экономить ресурсы и, самое главное, обеспечивать безопасность будущих конструкций.

Вывод

Проведённое исследование позволило нам не только изучить теоретические основы моделирования, но и на практике убедиться в его важности для инженерного дела. Мы выяснили, что модель - это упрощённое представление реального объекта, а моделирование даёт возможность изучать поведение конструкций без дорогостоящих и опасных натурных испытаний.

С помощью интерактивного симулятора мы провели виртуальный эксперимент: испытали балку из трёх разных материалов под нагрузкой 20 тонн. Результаты показали, что:

Деревянная балка разрушается из-за превышения предела прочности.

Железобетонная балка (без учёта армирования) также разрушается с большим превышением допустимого напряжения.

Стальная балка успешно выдерживает нагрузку с пятикратным запасом прочности и минимальным прогибом.

На основе полученных данных мы построили табличную информационную модель, которая наглядно сравнивает материалы по ключевым критериям. Анализ модели показал, что для нашей задачи единственным пригодным материалом является сталь.

Таким образом, наша гипотеза полностью подтвердилась: инженерное моделирование действительно заменяет дорогостоящие и опасные испытания реальных объектов, позволяя заранее находить слабые места конструкции и принимать обоснованные проектные решения.
